每小時30噸莫來石烘干設備工藝流程

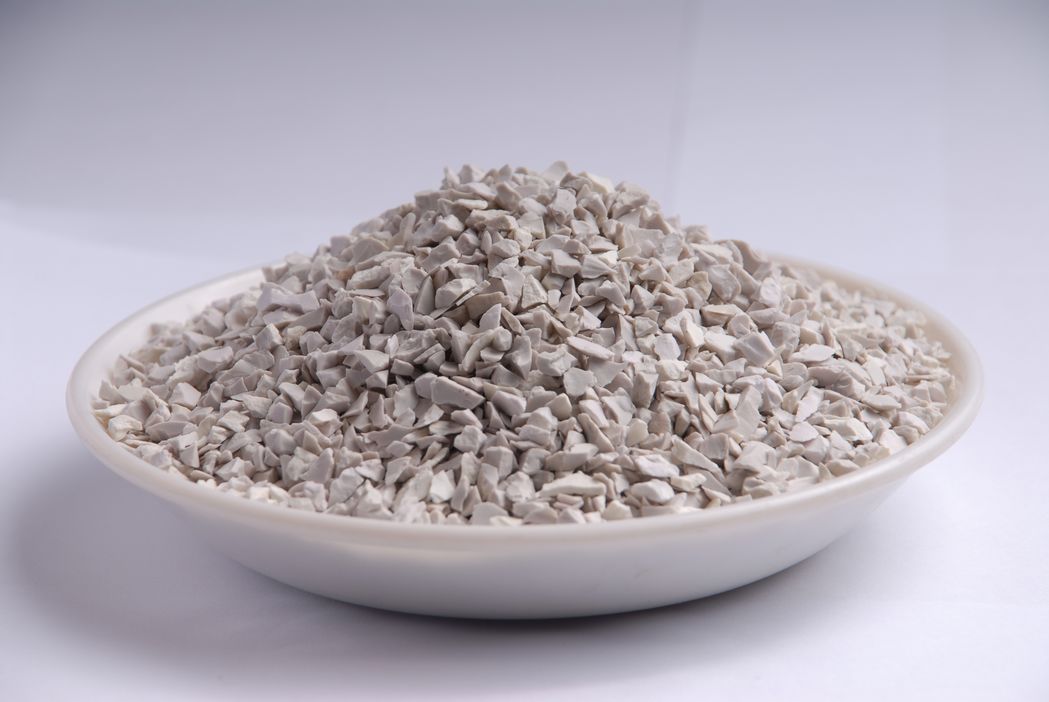

      莫來石（或莫乃石）是一系列由鋁硅酸鹽組成的礦物統稱，莫來石是Al2O3一SiO2系中唯一穩定的二元化合物，這一類礦物比較稀少。莫來石是鋁硅酸鹽在高溫下生成的礦物，人工加熱鋁硅酸鹽時會(huì )形成莫來石。天然的莫來石晶體為細長的針狀且呈放射簇狀。莫來石礦被用來生產高溫耐火材料。在C/C復合材料中多作為熱障涂層，應用廣泛。
      一、莫來石濕料經料倉底部的雙螺旋給料機旋切輸送到電磁振動給料機，由電磁振動給料機控量均勻給料，通過皮帶輸送機傳送到烘干機內烘干。
      雙螺旋給料機是一種旋切輸送機械設備，它可以有效的將結塊濕料切碎打散，確保后續烘干工序熱交換率和莫來石物料中內含水分的蒸發。
      電磁震動給料機是可調控量均勻給料設備，它利用可調電流根據后續工藝需要控制調整振動頻率和振幅控制給料量，避免由于進入烘干機濕料多少不均勻而影響烘干效果。
      二、煤氣發生爐是將與原煤轉化成水煤氣和半水煤氣，變可燃氣體后再燃燒。它有煤燃燒充分，增加熱能，排渣少，無灰塵排放，環保節能，減少操作人員勞動強度的優點。
      三、烘干機是烘干工藝中主要設備，本烘干機為保證烘干效果和防止莫來石在烘干過程中污染，采用內外加熱工藝。煤氣發生爐轉化后的可燃氣體經燃燒噴嘴將燃燒火焰噴進烘干機的內管內，通過內管壁的傳熱，將熱量傳到烘干機筒與燃火內管之間夾道中的莫來石濕料上，將莫來石濕料加熱到600-800℃.使莫來石濕料中含水分迅速蒸發，變成蒸汽。由引風機產生的高速氣流快速帶出烘干機。為提高烘干機的工作效率和效果，擬在烘干機外壁再用爐火加熱，保證烘干機內烘干溫度。
      烘干機內壁有導料板和揚料板。導料板可使進入烘干機內的莫來石濕料快速進入烘干機熱段；揚料板可將莫來石隨著烘干機的轉動，反復的揚起、撒下，增加莫來石和熱氣體及內外加熱管壁接觸，提高升溫速度和熱交換率，達到最佳烘干效果。
      四、烘干后的莫來石經烘干機窯尾排出，利用工藝中設備高差自動流入圓筒篩內（圓筒篩網徑5mm）篩分，篩下物≤5mm是達到本工藝要求的合格最終產品，篩上物＞5mm由圓筒篩尾部排出，經皮帶輸送機送到立式復合破碎機破碎。
      五、立式復合破碎機是一種高效、細粒級破碎機。它的出料粒度＜3-5mm可達60-90%，破碎后的莫來石經反料輸送帶返回到圓筒篩中再次篩分，形成閉路循環系統，以確保烘干后的莫來石全部通過圓筒篩篩網，達到合格粒度。
      立式復合破碎機是一種高效細粒級破碎機，它具有產能高，出料細，高耐磨，少維修的優點。
      六、圓筒篩的篩下物是粒度符合工藝要求的合格產品，通過皮帶輸送機傳送到成品料倉。
      七、本系統烘干后的莫來石微塵經三級除塵后排放。第一級除塵是旋風除塵，它利用向心氣流形成的渦流將粗粒粉塵集中到錐體底部，定時排放，除塵效果可達80%左右。第二級除塵是脈沖式布袋除塵，它的除塵效果可達每立方氣體含微塵50毫克以下。第三級除塵是水除塵，它利用氣水逆流洗去氣體中殘存的微量粉塵，可達到排放氣體只見白氣無粉塵的效果。
